一、方案背景
        隨著近年來建筑行業塔吊的大量使用，由于塔吊違規超限作業和塔吊干涉碰撞等引發的各類塔吊運行安全事故頻繁發生，造成了巨大的生命財產損失。安全事故的經驗教訓表明，必須對塔吊使用過程和行為及時進行有效的監管才能切實控制設備運行過程中的危險因素和安全隱患，預防和減少塔吊安全生產事故的發生。為滿足塔吊安全作業監控和管理需要，我司本著合理利用建筑現有資源，節省改造投資，充分利用無線監控系統的優勢，結合先進的無線傳輸技術，實現監控圖像傳輸及遠程監控提供高效可行而且價格低廉的解決方案。為工程公司及監理公司系統提供高效可靠的無線視頻監控系統，為企業的安全防范高效管理提供更有力的技術保障。
1、工地中有5處施工塔吊。塔吊與主控中心最遠的距離為2km。
2、每個塔吊上面安裝了一個130W的960P的高清數字攝像機，每個攝像機占3-4M帶寬。
3、個別點位中間有阻擋。
4、周圍的2.4G干擾較多。
5、工地中的電力系統一般不是很穩定，因為大型機械較多，一定要考慮增加穩壓設備來保護所有電子設備。
6、塔吊一般較高，雷雨天氣時容易遭受雷電襲擊，設備容易燒壞。



二、需求分析

1、實時監控和記錄工地運作信息，對塔吊使用過程和行為及時進行有效的監管才能切實控制設備運行過程中的危險因素和安全隱患，預防和減少塔吊安全生產事故的產生。
2、對工地上的活動人員實現追蹤查看，提供高清畫質分別可疑人員特征，以避免外人進入工地盜取建筑材料。
3、主控中心電視墻由4臺32寸液晶監視器組成，可以通過電視墻輪巡或手動切換顯示前端所有的視頻圖像。
4、必須保證圖像清晰，沒有延時，沒有壓縮損耗，造價便宜，施工安裝調試簡單。

四、方案分析

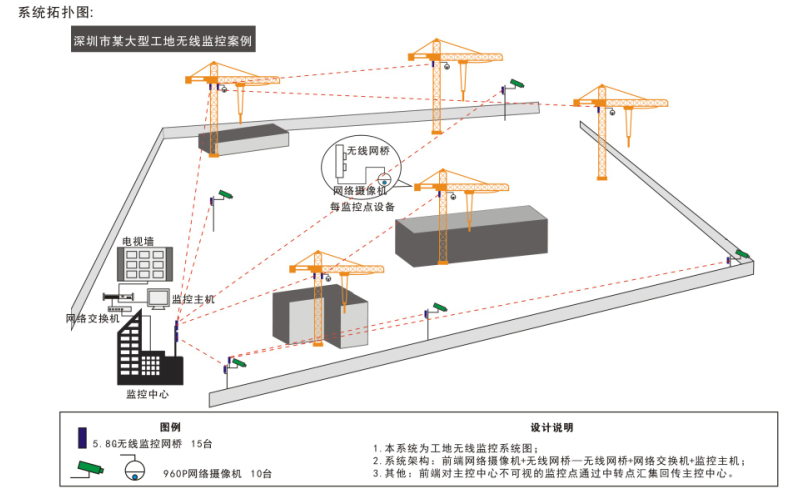

1、每個塔吊采用300Mbps的無線設備，主控中心也采用300Mbps無線設備，采用點對點或點多多點的方式進行無線傳輸。
2、一個300Mbps的無線網橋在2km的范圍內可以達到45MB/s左右的帶寬，最多可以帶5-6個960P的攝像頭。
3、個別有阻擋、不可視的點位，可利用中繼模式來解決。但不可以中繼多次，中繼后帶寬都會減半。
4、為避開2.4G頻道的干擾，項目采用5.8G的無線AP。
5、塔吊上面必須要做好防雷措施，要做好接地線的工作（工作交流電、直流電、通信設備天線、饋線的防雷接地）。塔吊的頂部必須安裝避雷針，避雷針要有良好的接地，以保護雷電及時流入大地。做好接地工作可以保證通信設備電子部件的工作穩定，免受靜電高壓，瞬間放電脈沖等損壞。良好的接地使通信設備獲得良好的屏蔽作用，避免外界的電磁干擾。



五、前端安裝設計方案

1、前端部分主要由360度球機，無線CPE、穩壓器、避雷系統和安裝支架組成。

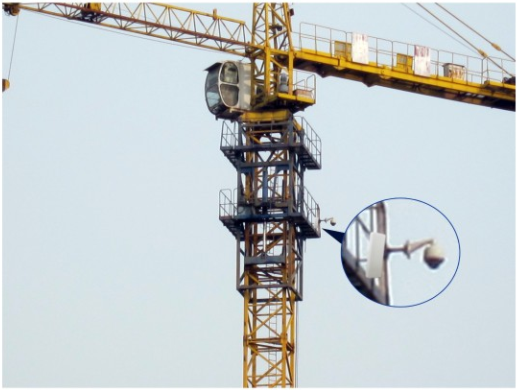

2、前端攝像頭以及無線CPE的安裝位置，切勿把攝像頭和CPE裝置在吊臂上，這樣不僅安放時拉線困難，并且阻礙了正常工作。應裝置在爬升節上，這樣即可隨著塔吊的升高而升高，爬升節是在控制臺的附近，能解決供電問題并能監控到主要的工作范圍，而且不會阻礙到正常的工作。


3、無線指令控制部分的主控中心由無線AP，控制鍵盤、硬盤錄像機、矩陣組成。
4、前端監控圖像由CN351-H 無線網橋調制后發射信號到主控中心，主控中心接收信號后通過服務器解碼器直接輸出圖像信號到顯示屏。

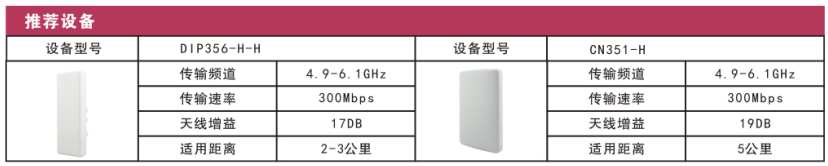

六、推薦設備
